Sistema di localizzazione guasti cavi GD-2136H
Il sistema GD2136H Cable Fault è uno strumento importante per mantenere tutti i tipi di cavi.Utilizza vari modi di rilevamento per testare i guasti dei cavi, adatti a diversi livelli di cavi di alimentazione e cavi di comunicazione.
Il sistema contiene le seguenti unità:
1. Generatore di impulsi GD-2131H

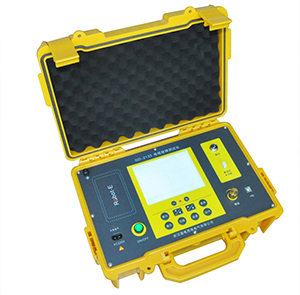

2. Localizzatore di guasti del cavo GD-2132
3. Tester di guasto del cavo GD-2133
4. Altri accessori
Generatore di impulsi GD-2131H
Viene utilizzato per generare impulsi ad alta tensione quando si utilizza il metodo flashover a impulsi per rilevare guasti ad alta impedenza.
●Forte capacità di combustione, la potenza massima di combustione è di 1000 W, il punto di rottura può essere bruciato in breve tempo e la resistenza del punto di rottura è ridotta.
●Se si lavora insieme a GD-2133 Cable Fault Tester, ci sono due modi di localizzazione:
UN.Impulso a bassa tensione: se si utilizza solo GD-2133, è possibile individuare i guasti di messa a terra del cavo a circuito aperto e bassa impedenza e misurare la lunghezza del cavo o rilevare la velocità dell'onda del cavo.
B.Flashover ad alta tensione: la forma d'onda della tensione di impulso di scarica del punto di guasto viene campionata scaricando lo spazio sferico, che può individuare la distanza del guasto.
●Genera impulso di frequenza fissa.Se si lavora insieme a GD-2132 Cable Fault Locator, ci sono le seguenti funzioni:
UN.Il metodo audio viene utilizzato per completare la posizione precisa dei punti di guasto generali ad alta resistenza e flashover.
B.Per individuare il percorso del cavo, identificare il cavo speciale.
C.Per guasto metallico (messa a terra morta), utilizzando la misurazione del campo magnetico per individuare con precisione.
●Può anche essere utilizzato nel test di resistenza DC HV.
●Alimentazione in ingresso: CA 220 V, 50 Hz
●Tensione di uscita: DC 0-32kV (regolabile)
●Potenza nominale: 2000VA
●Energia massima: 2048J, 4uF
●Tensione di flashover CC: 32kV
●Corrente di flashover CC: 63 mA
●Max.corrente di impulso: 500mA
●Metodo di scarica: DC HV, una volta, ciclo
●Tempo di scarica del ciclo: 3-6 secondi
●Temperatura ambientale: 0-40 ℃
●Umidità:<75% UR
●Altitudine: <1000 m
●Livello di isolamento: A
●Dimensione: 430*540*410mm
●Peso: circa 31 kg.
Tra cui trasmettitore, ricevitore, sonda induttiva, rilevamento del tipo potenzialetelaio. È adatto per testare tutti i tipi di cavi di alimentazione con conduttore metallico.
La sua funzione principale è l'individuazione di un punto di isolamento scarso, il rilevamento di circuiti eprofondità del cavo di alimentazione.
●Alta sensibilità
●Bassa deriva statica
●Elevata precisione di localizzazione
●Anti-interferenza
●Schermo LCD per mostrare il segnale e lo stato
●Batteria Li ricaricabile incorporata
●Distanza di tracciamento e localizzazione: cavo locale 3 km, altro cavo fino a 20 km
●Intervallo di impedenza di localizzazione: 0-5 MΩ.
●Precisione di localizzazione: ≤ ± 10 cm.
●Profondità del cavo di rilevamento: <3m.
Può testare guasti di flashover ad alta impedenza, alto-bassoresistenza di messa a terra, cortocircuito, scollegamento del cavo, collegamento scadenteper tutti i tipi di cavi elettrici (grado di tensione 1kV-35kV),cavo locale, cavo di comunicazione, cavo coassiale e linea aerea metallica.
Può anche misurare la lunghezza del cavo e la velocità di propagazione della velocità dell'onda elettrica sul cavo.
●Test sicuri, tempestivi e accurati.Utilizza il metodo dell'impulso LV e il rilevamento del flashover HV, che testano tutti i tipi di guasti dei cavi.Soprattutto per il flashover e i guasti ad alta impedenza dei cavi, può essere testato direttamente senza bruciare;se dotato di un localizzatore di misura acustico, è possibile determinare con precisione la posizione precisa del guasto.
●Utilizzando la tecnologia di campionamento dei dati ad alta velocità.La velocità di campionamento A/D è di 100Mhz, per fare in modo che la risoluzione di lettura dello strumento sia di 1m e l'area cieca di rilevamento sia di 1m.
●La forma d'onda e i dati vengono visualizzati automaticamente sul grande schermo LCD.
●Memorizzazione della forma d'onda e dei parametri, funzione di richiamo.
●Funzione di confronto della forma d'onda di prova del guasto del cavo con la forma d'onda normale.
●Funzione di estensione della forma d'onda.
●Mostra direttamente il punto di guasto e la distanza diretta del punto di test o la distanza relativa.
●Modifica la velocità di propagazione in qualsiasi momento in base ai diversi cavi di prova.
●Batteria ricaricabile incorporata.Di piccole dimensioni, portatile da trasportare.
●Distanza massima di test: 15 km (cavo aperto fino a 100 km).
●Rilevamento cieco: 1m
●Risoluzione: 1 m
●Potenza assorbita: 5VA
●Temperatura ambientale: 0-40 ℃ (temperatura limite: -10 ℃ -50 ℃)
●Umidità relativa: 40℃(20～90) %RH
●Pressione atmosferica: 86-106Kpa
●Dimensioni: 275 x 220 x 160 mm
●Peso: 1,8 kg

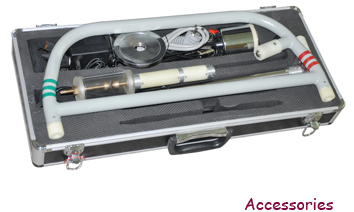

Altri accessori includono stetoscopio AF, cuffie, pin di messa a terra, rack di localizzazione PD, asta di tracciamento RF.
